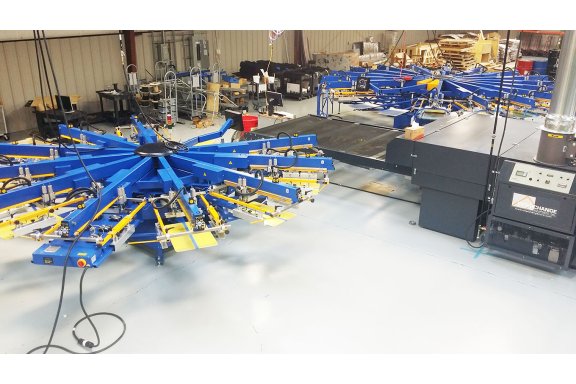

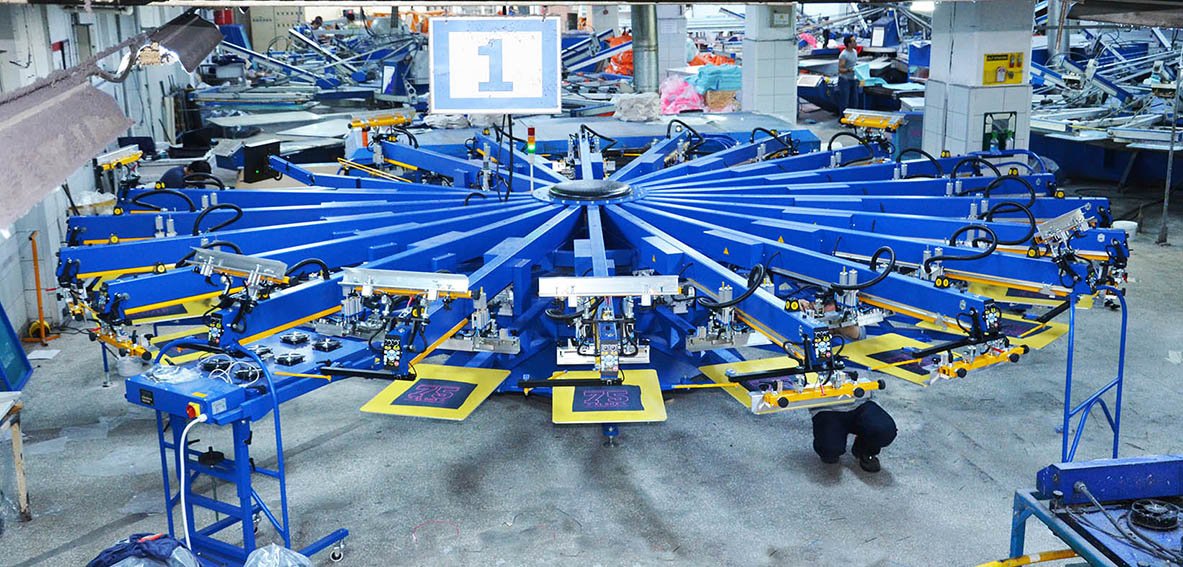

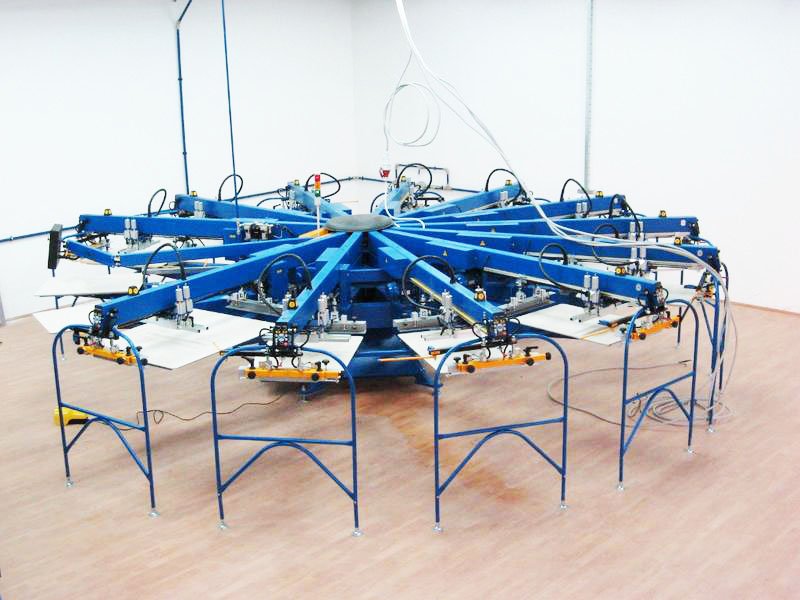

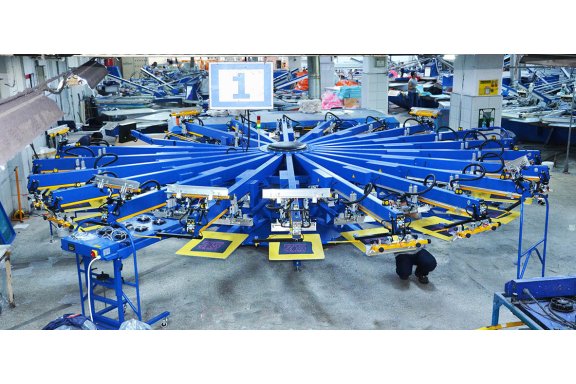

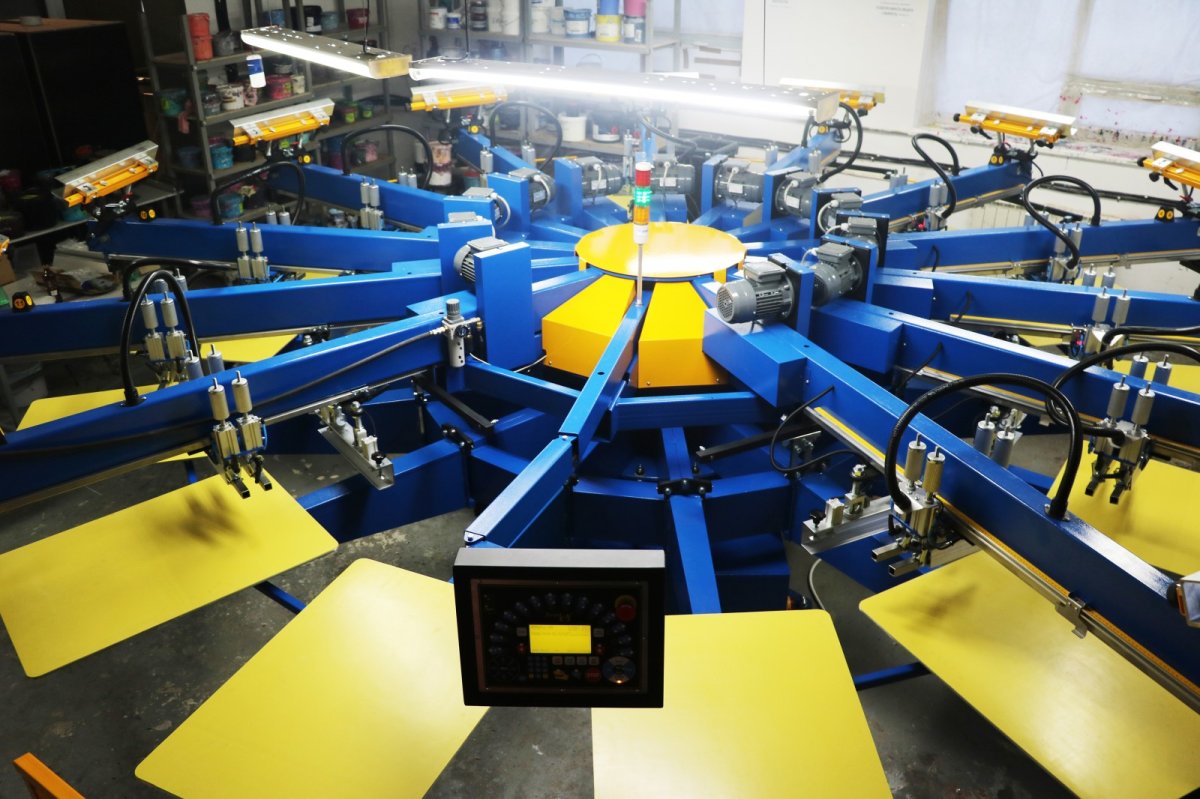

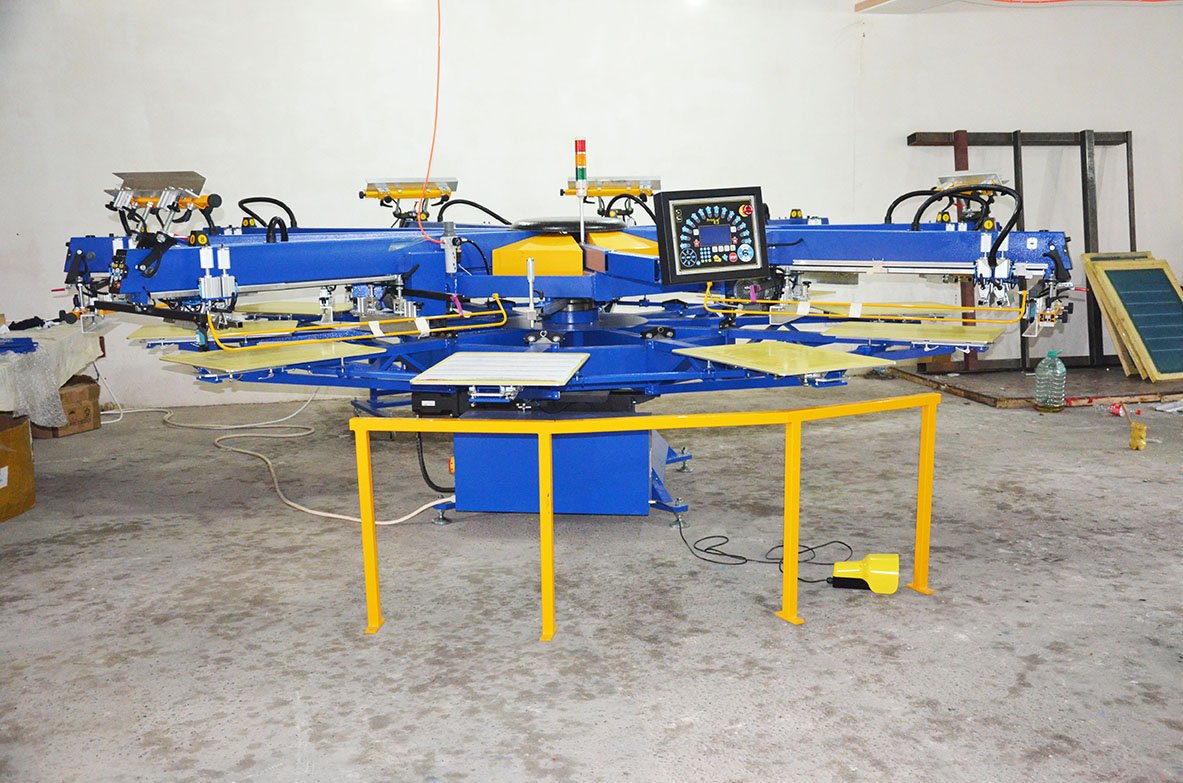

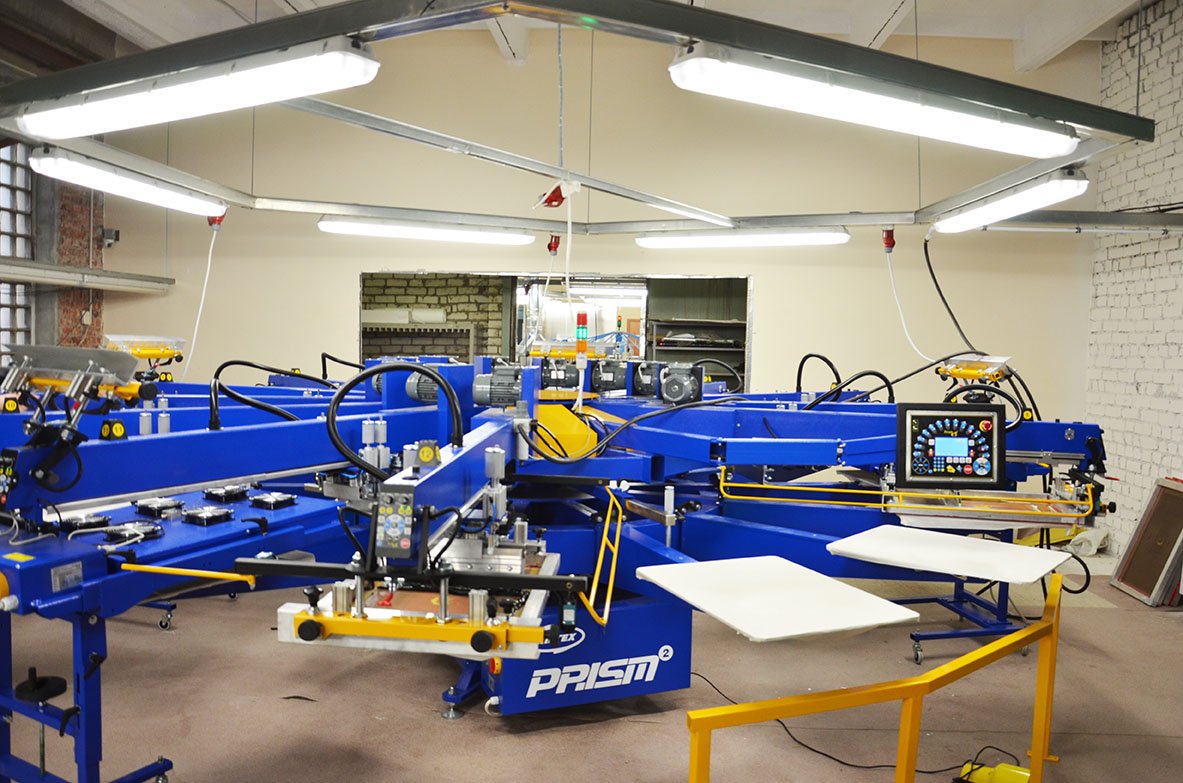

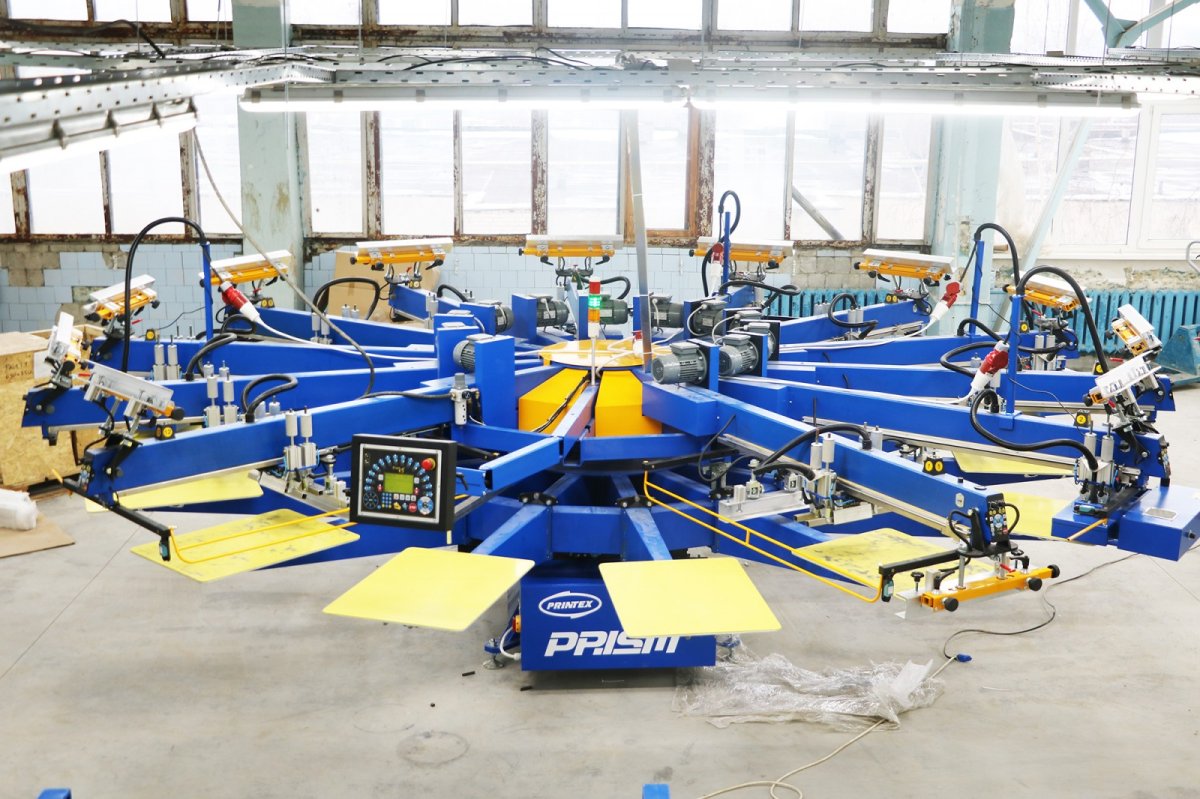

Автоматический трафаретный карусельный станок PRISM II XL

Красочность	до 20 цветов
Привод подъема, вращения, печати	Серво
Стандартный формат печати	50x70 см
Скорость печати	900 циклов/час

PRISM II представляет собой последнее поколение печатных машин, синтезирующих в себе интеллектуальный сервопривод основных узлов печатной машины, программируемые режимы печати, а также высококачественные материалы, использующиеся при сборке. Автоматы PRISM II L предлагают бескомпромиссные решения в формате 50х50 см (в модификациях PRISM II XL и OS стандартный формат печати составляет 50х70 см и 100х90 см соответственно). За счёт обширного функционала и особенностей конструкции, машины PRISM отличаются максимальной работоспособностью, минимальным временем переналадки, идеальной точностью приводки, а также неизменно высокой скоростью работы – всё это в совокупности обеспечивает конкурентное преимущество. Высокоточные сервоприводы позволяют обеспечивать плавное вращение печатных столов по часовой стрелке и против неё, плавно поднимать и опускать столы, цифровым образом регулировать величину технологического зазора, при этом имеется возможность многокруговой регулировки, что является важным для 3D-печати. На каждой печатной голове установлена дополнительная панель управления – это существенно облегчает рабочий процесс, а защитные барьеры, синхронизированные с панелью управления, делают работу на сервоприводном флагмане безопасной. Имеется система автоматического контроля скорости и крутящего момента. Программное обеспечение, установленное на машинах PRISM, позволяет использовать множество различных режимов и функций для гибкой настройки автомата в соответствии с условиями конкретного печатного процесса, в том числе систему секвенции, систему мультипринт, системы регулировки режимов орошения, систему двойного индексирования и т.д. Предлагаются разнообразные конфигурации печатных машин, которые позволят удовлетворить требования самых взыскательных клиентов в сегменте сверхбольших форматов. В частности, PRISM может быть опционально дооснащён вакуумной системой – это позволит использовать автомат как для полноцветной печати по текстилю, так и для полноцветной графической печати с максимально возможным совмещением всех цветов.

СПЕЦИФИКАЦИИ	PRISM II XL 8/10	PRISM II XL 10/12	PRISM II XL 12/14	PRISM II XL 18/20
Расход сжатого воздуха	7 Бар, 400 л/мин	7 Бар, 500 л/мин	7 Бар, 600 л/мин	7 Бар, 800л/мин
Электропитание	400 В, 3Ф, 8 кВт	400 В, 3Ф, 10 кВт	400 В, 3Ф, 12 кВт	400 В, 3Ф, 18 кВт
Диаметр машины	488 см	510 см	544 см	680 см
Стандартный формат печати	50х70 см	50х70 см	50х70 см	50х70 см
Макс. формат печати	90х100 см	90х100 см	90х100 см	90х100 см
Стандартные печатные столы	55 х 75 см	55 х 75 см	55 х 75 см	55 х 75 см
Стандартный формат рам	66х110 см	66х110 см	66х110 см	66х110 см
Вес брутто	2700 кг	3100 кг	3500 кг	4600 кг

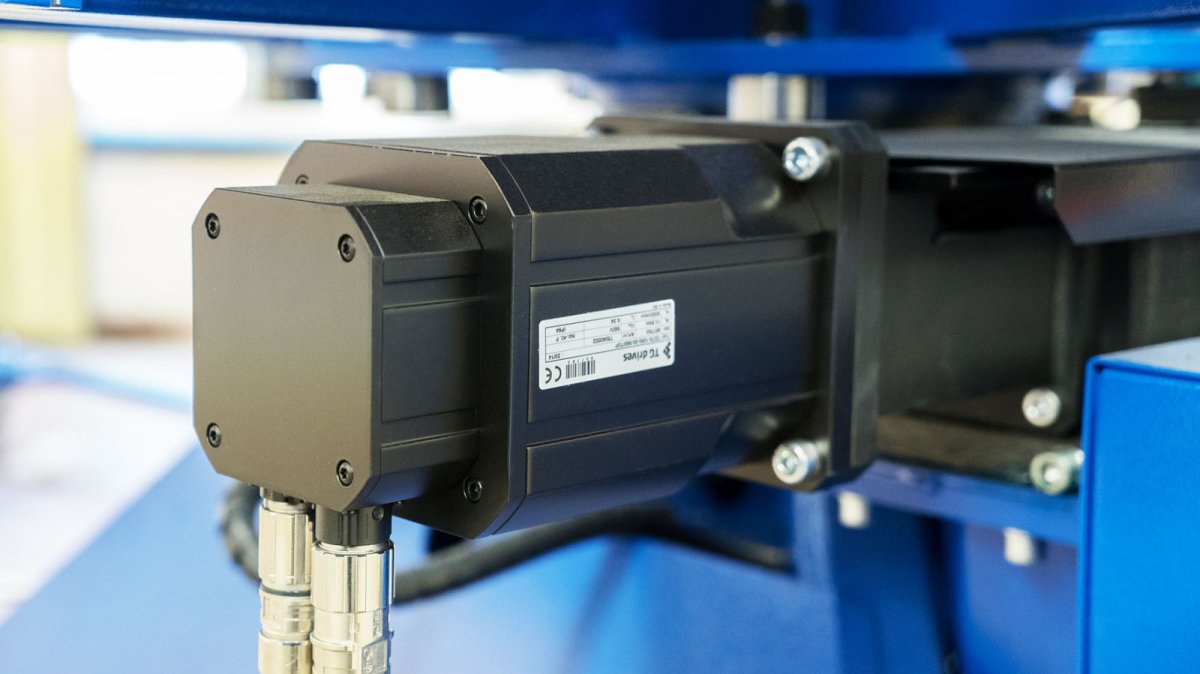

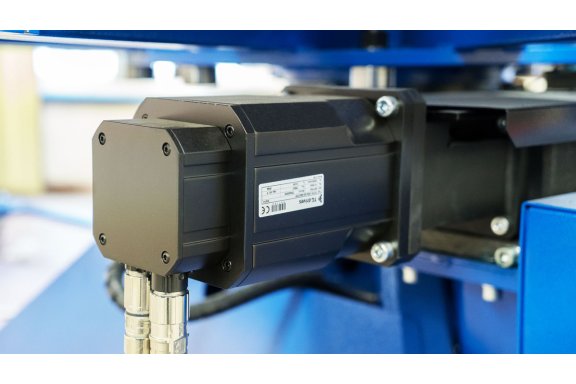

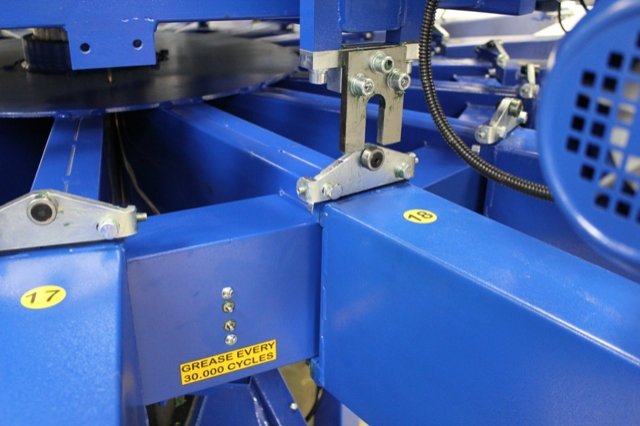

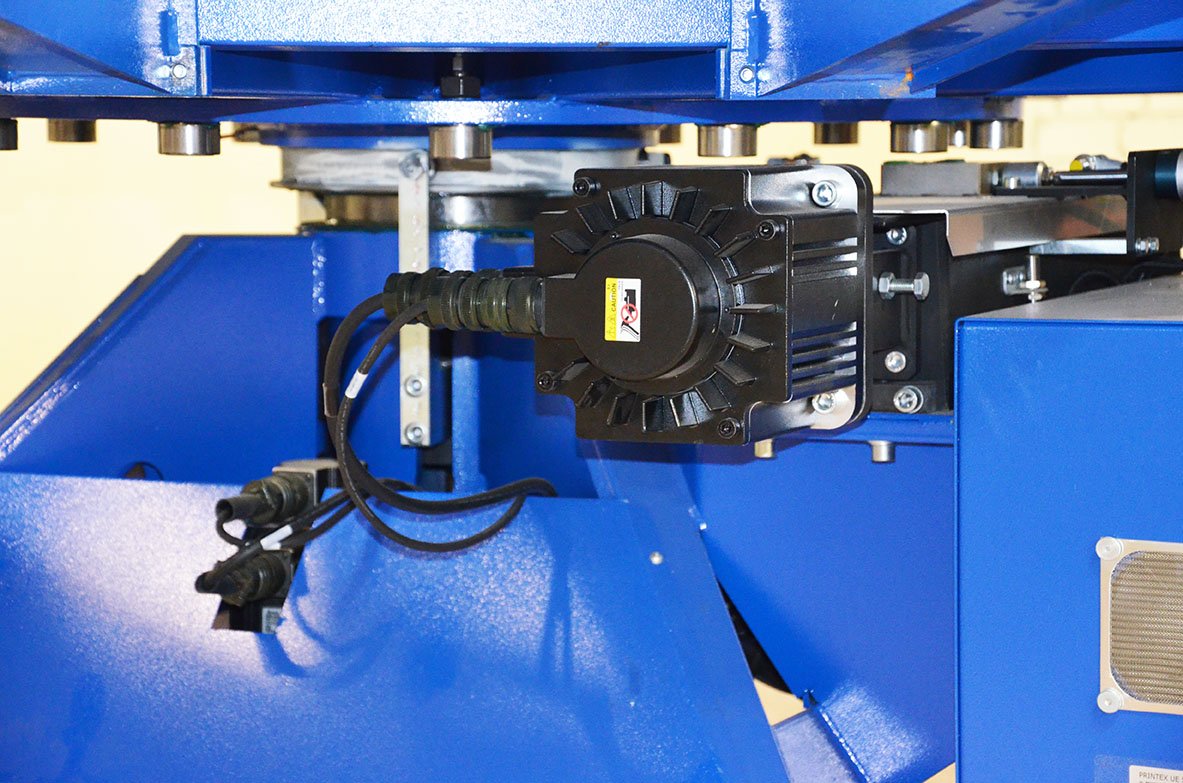

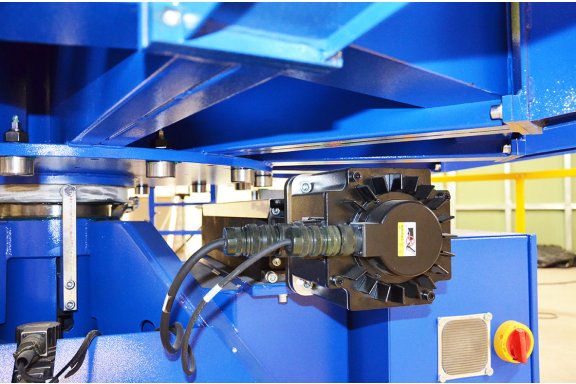

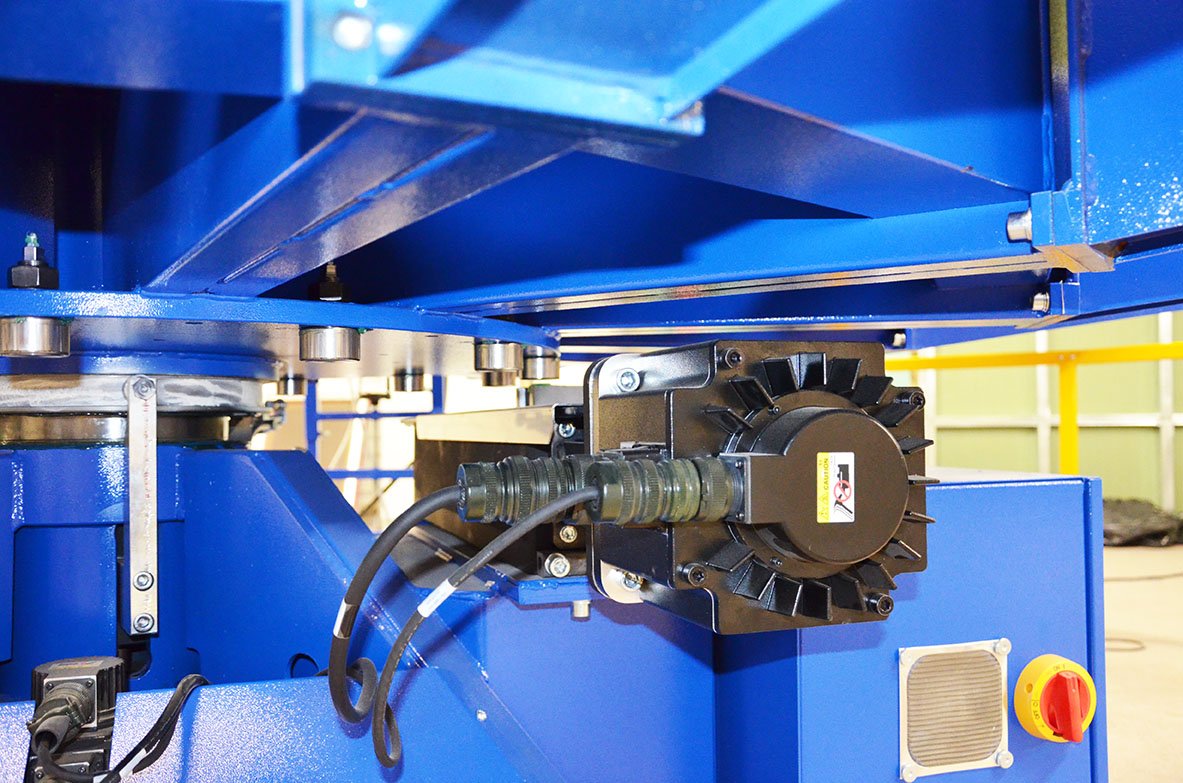

Вращение

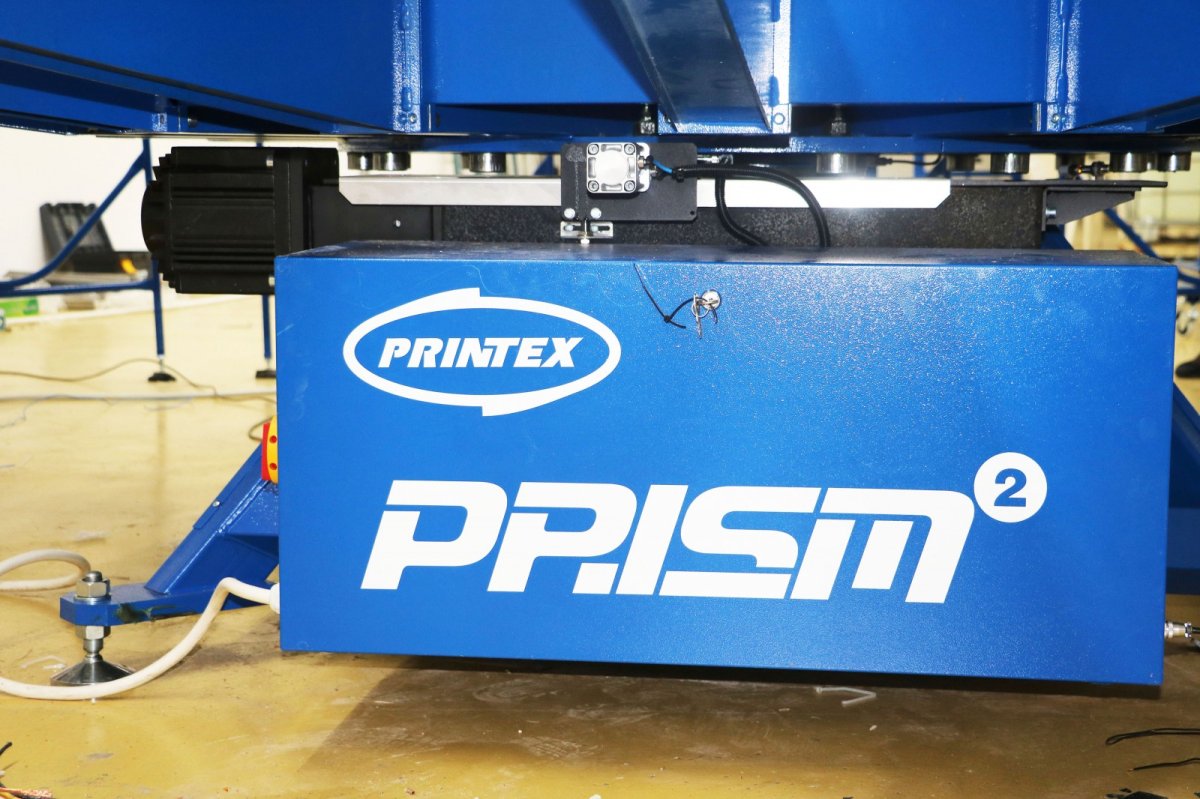

Точный сервопривод позволяет обеспечивать плавное вращение печатных столов по и против часовой стрелки.

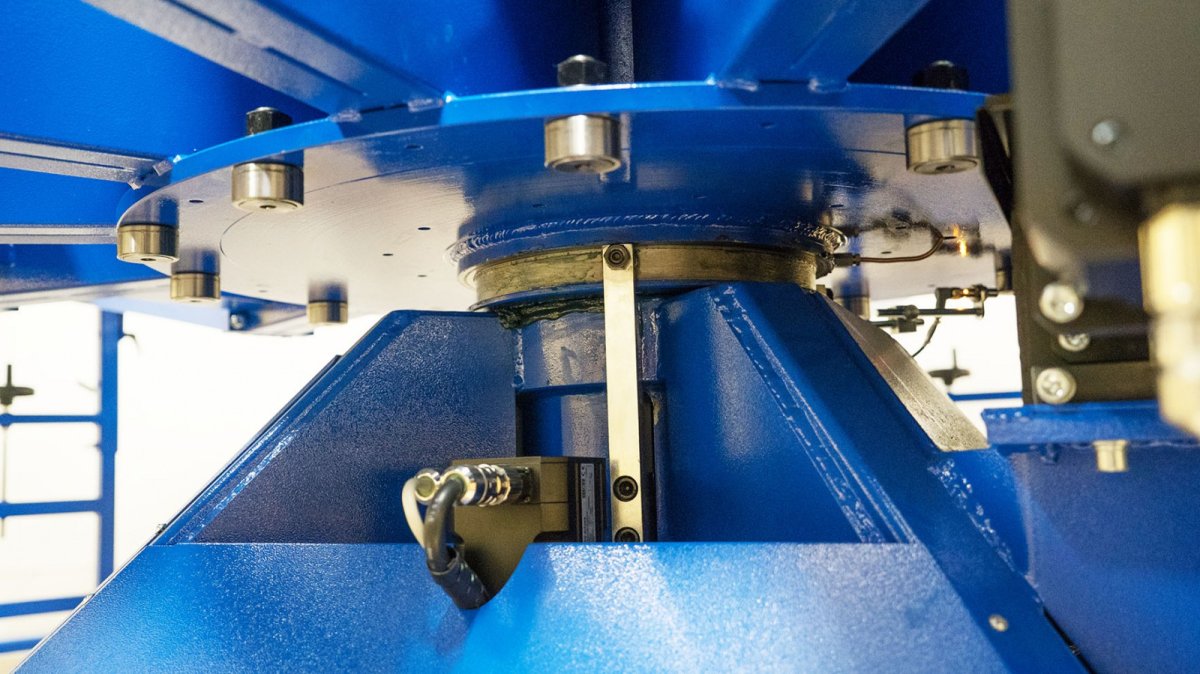

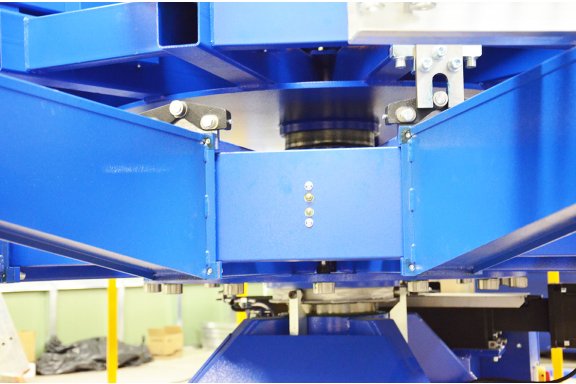

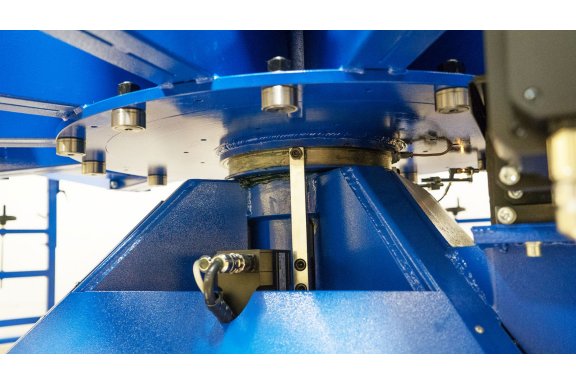

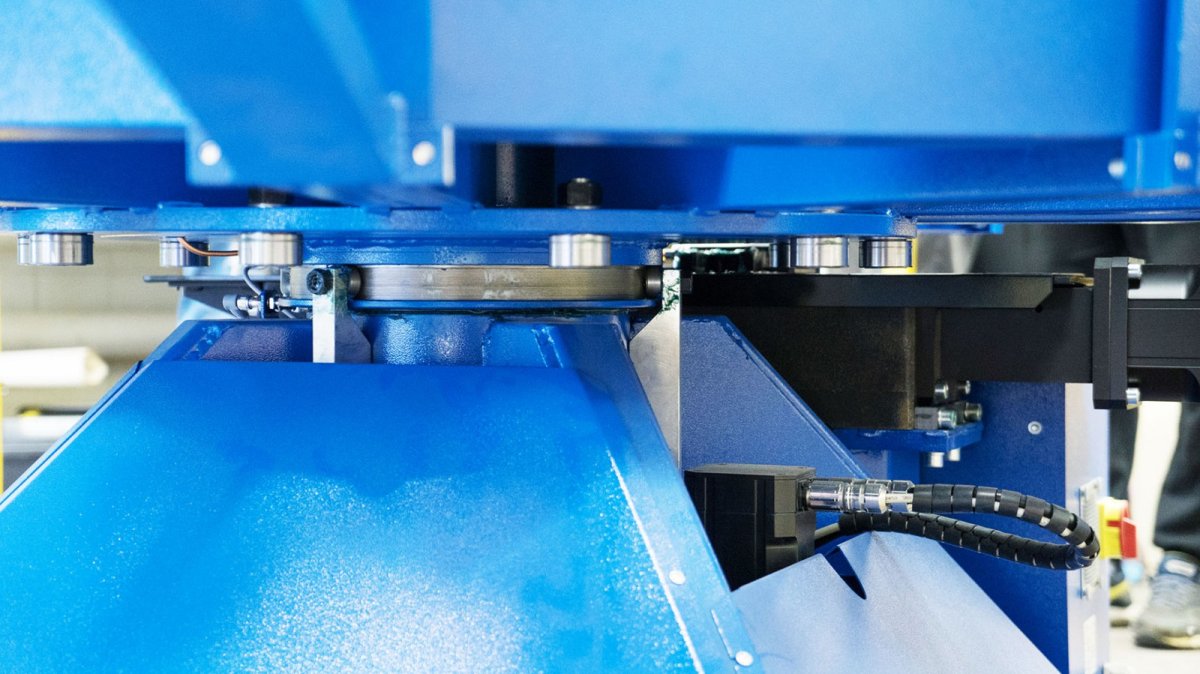

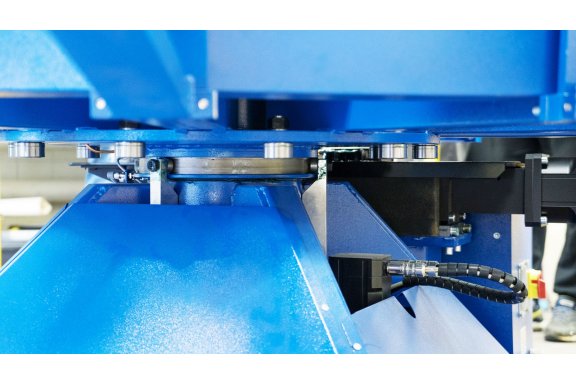

Подъем

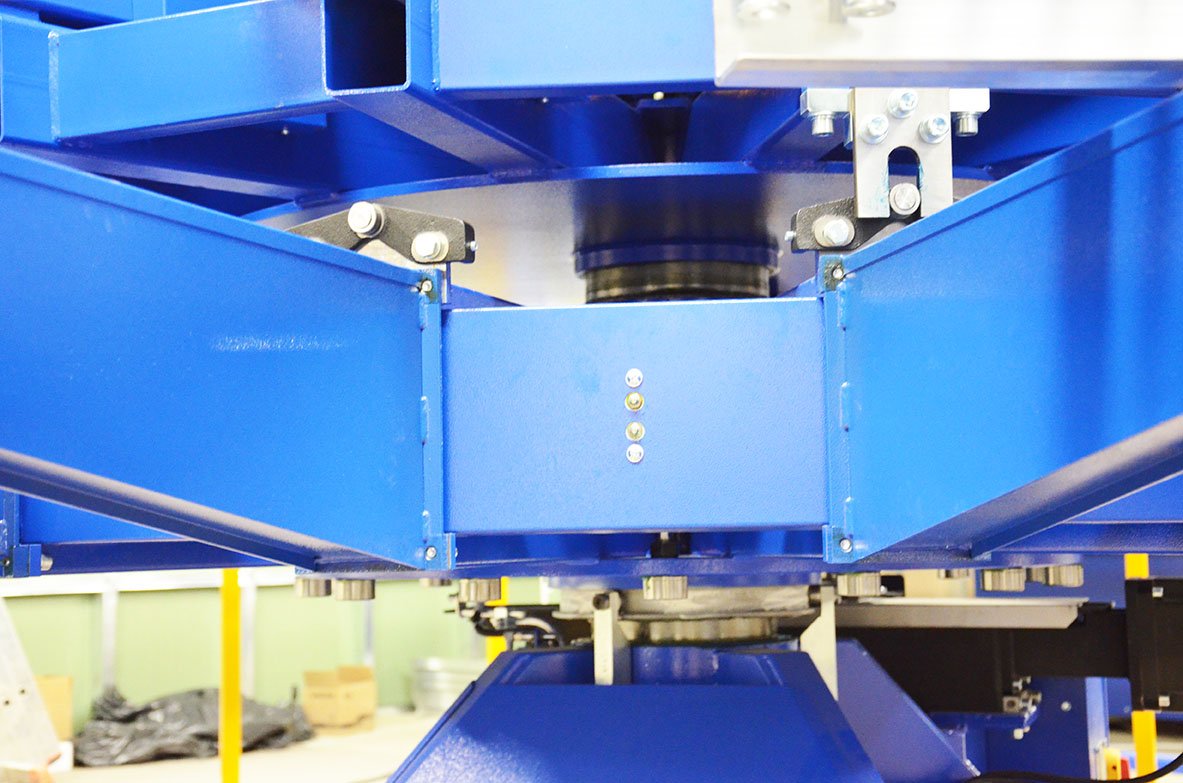

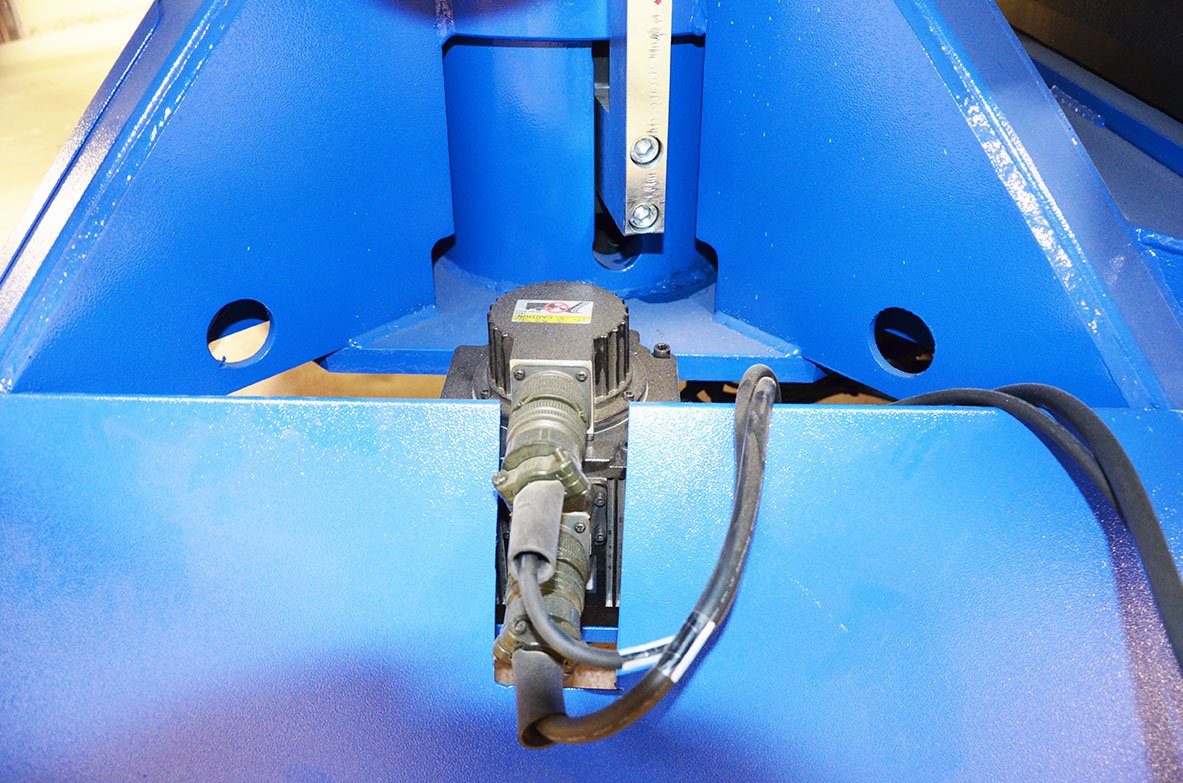

Высокоточный сервопривод позволяет плавно поднимать и опускать столы. Дает возможность цифровым образом регулировать величину технологического зазора.

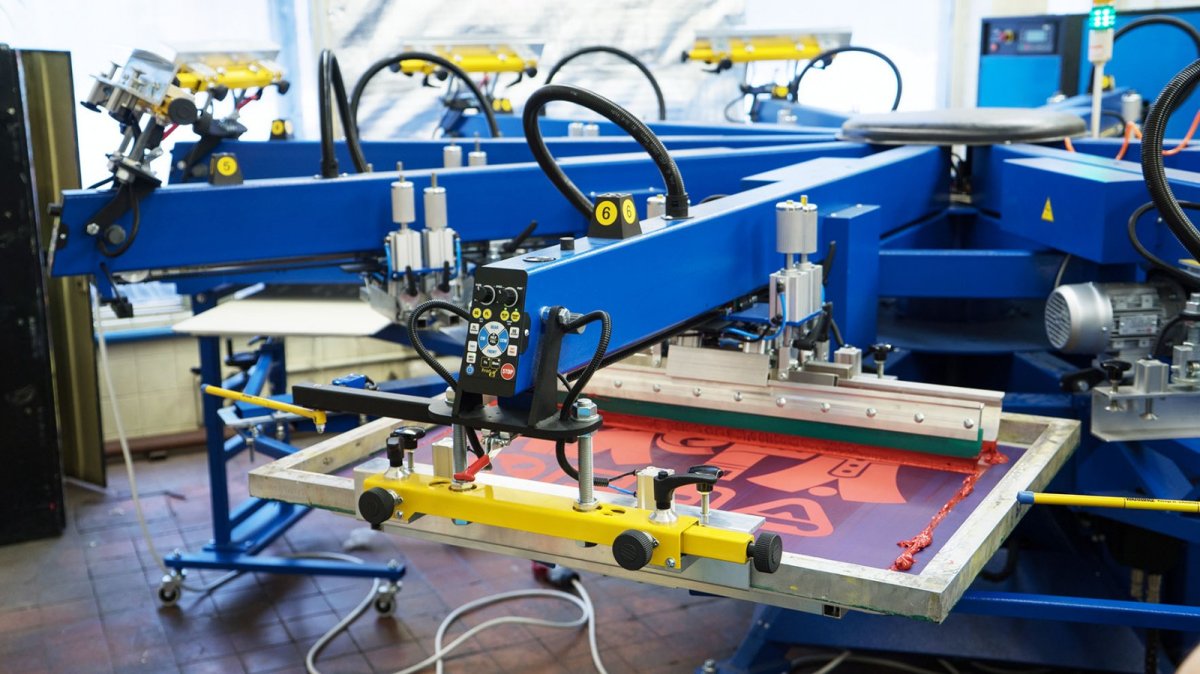

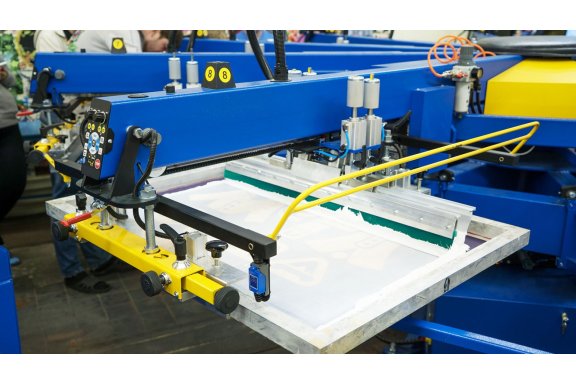

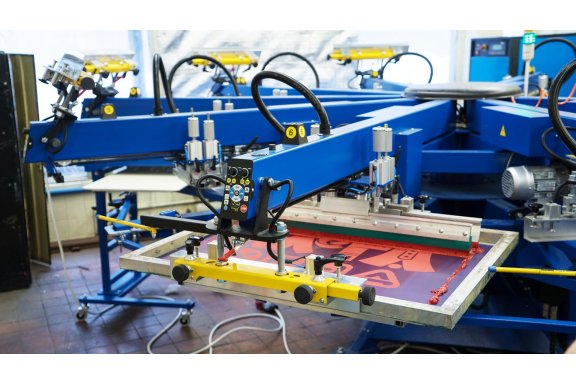

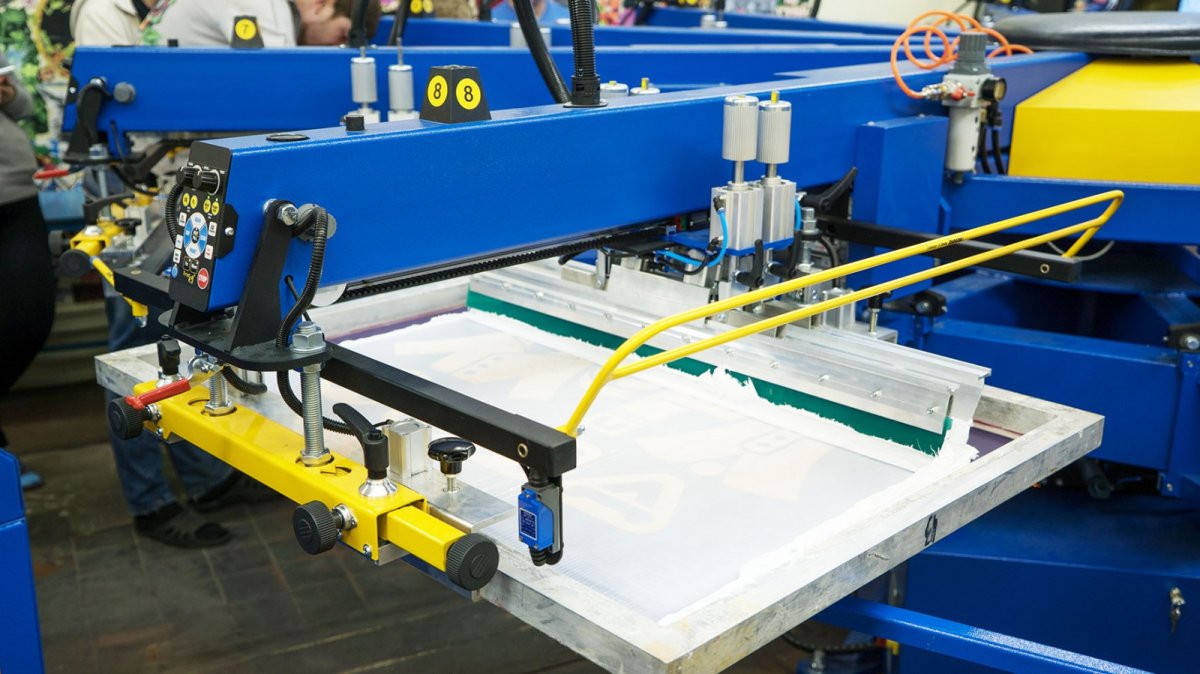

Печатная голова

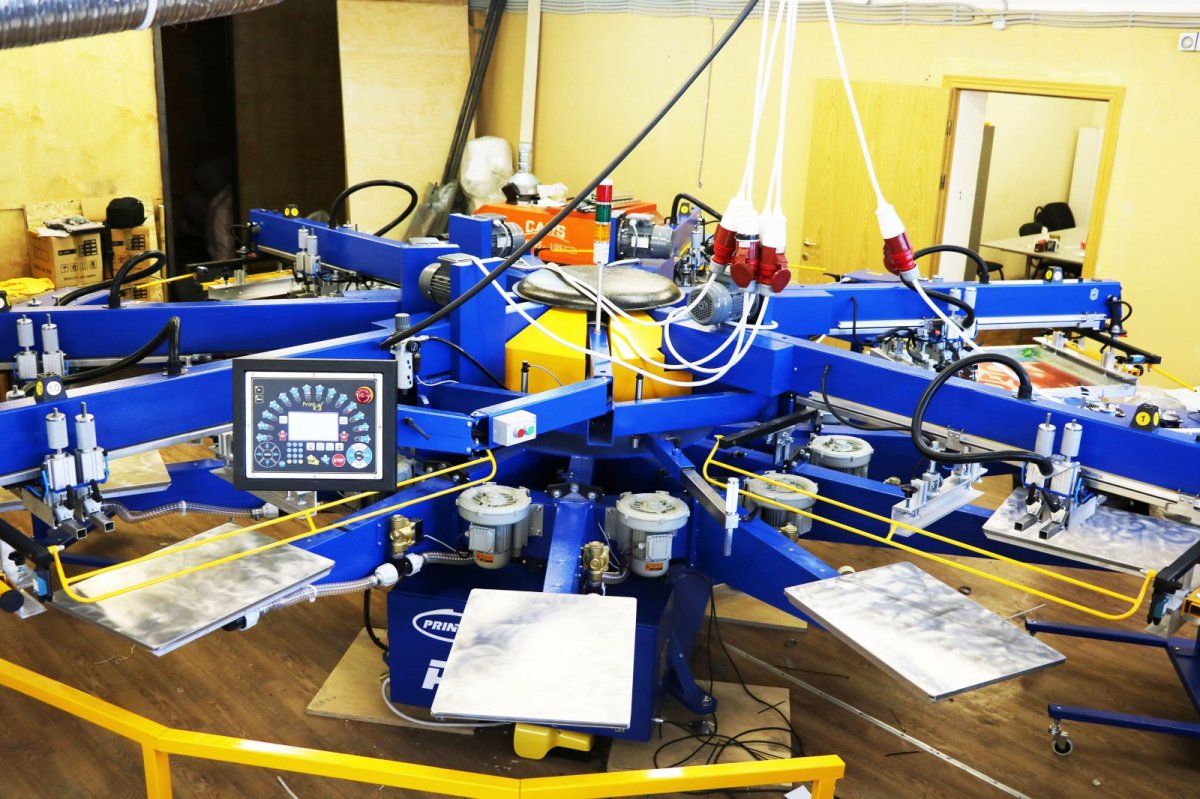

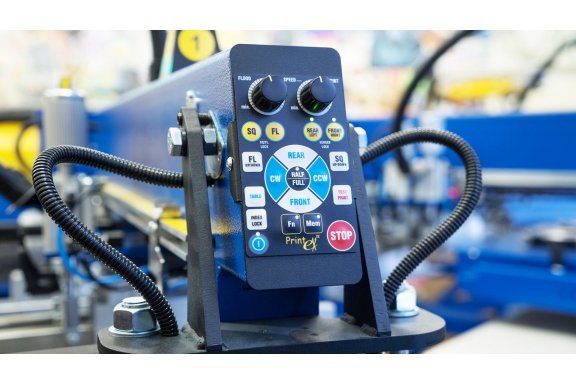

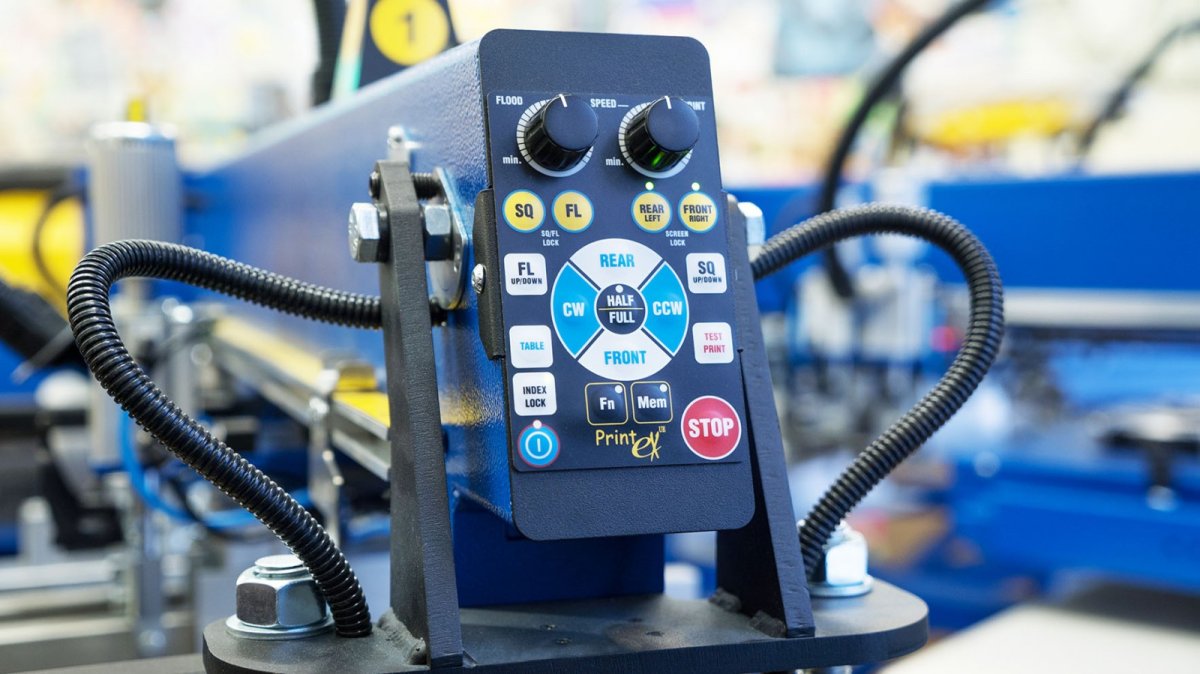

Включает в себя дополнительную панель управления работой печатных голов и движениями машины.

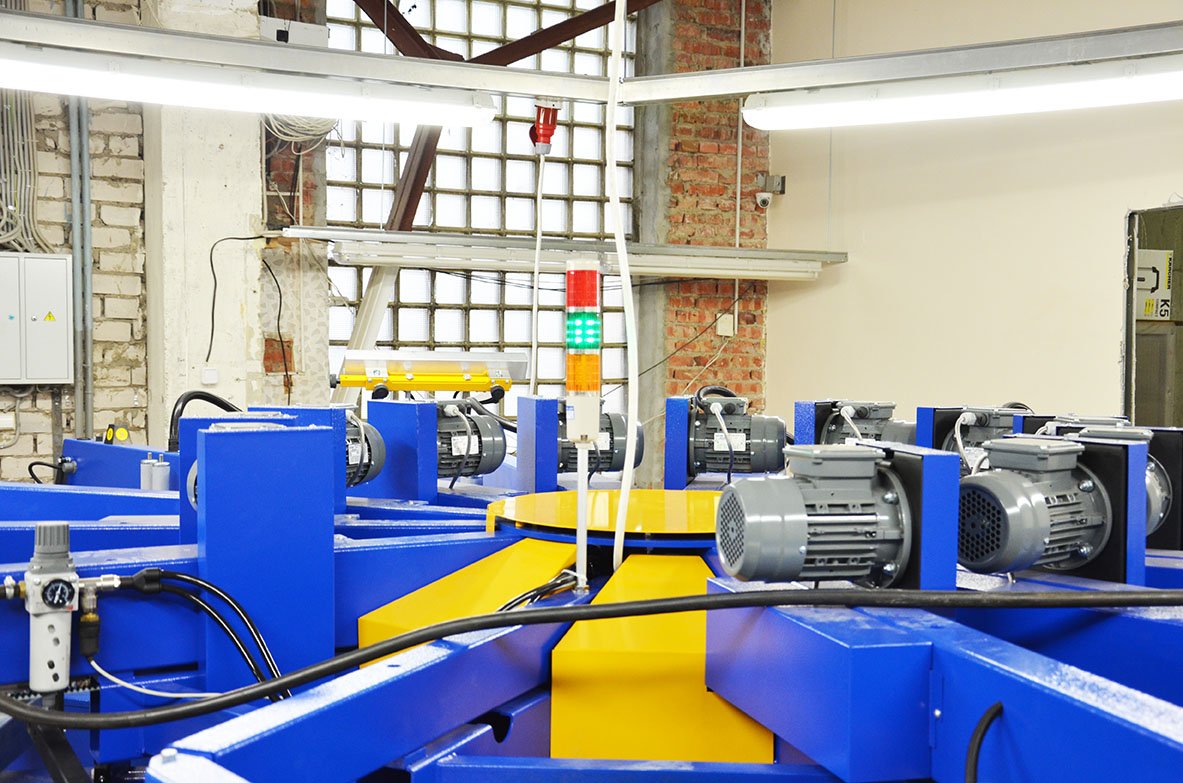

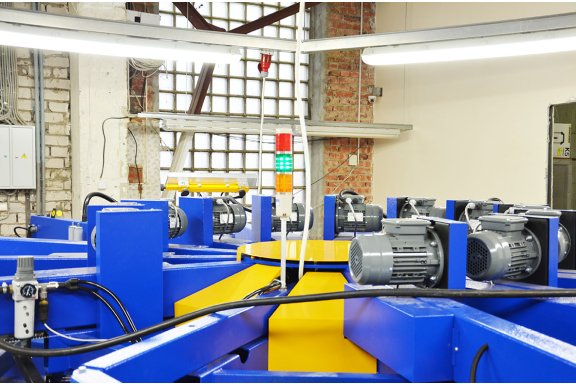

Электроприводная каретка с частотным преобразователем для контроля скорости и крутящего момента.

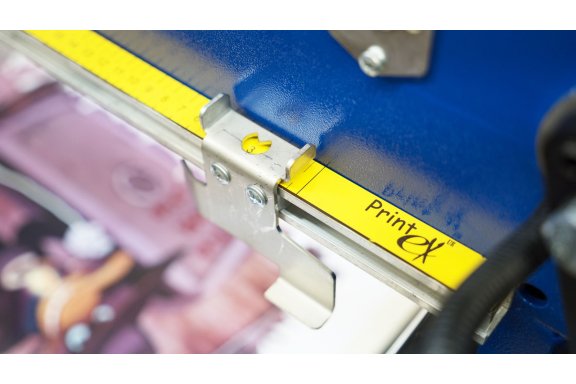

Возможность регулировки длины хода ракельной каретки, система защиты каретки от неправильной ручной настройки.

Цифровая система регулировки технологического зазора.
Режим мультипринт на каждой печатной голове.

Защитные барьеры синхронизированы с панелью управления для обеспечения безопасной работы оператора
Ножная педаль для работы включена в стандартную комплектацию.

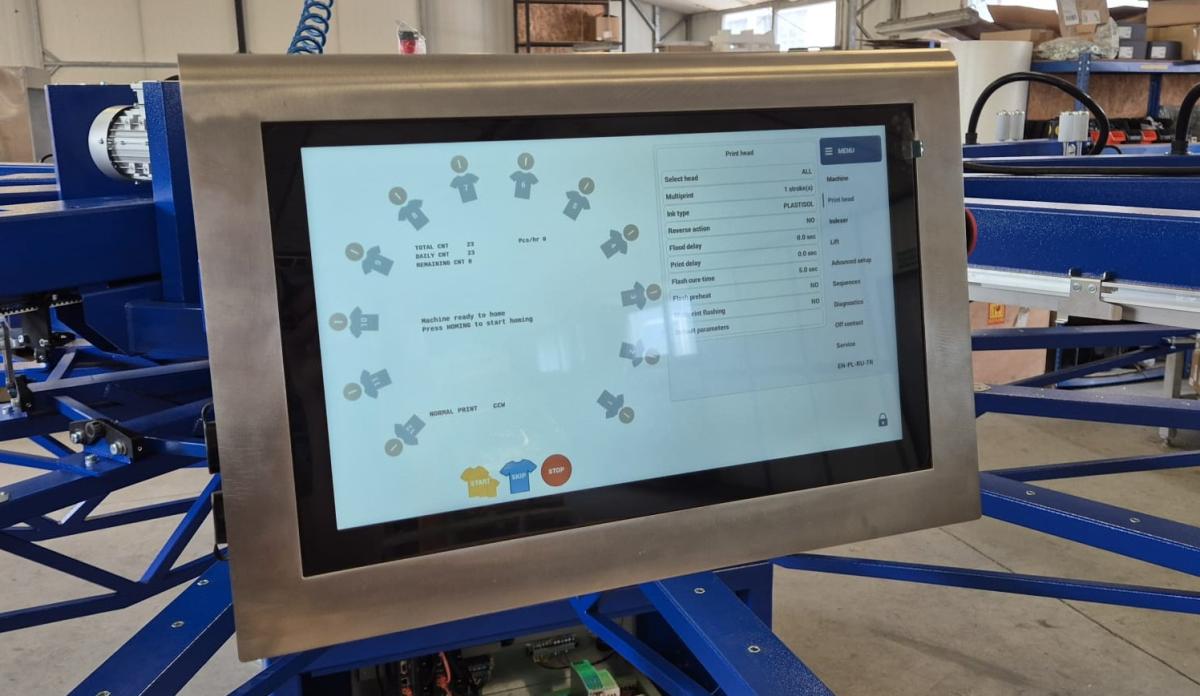

Программное обеспечение

Возможность использовать мультипринтовую флеш систему на одной печатной голове: Печать ➪ Флеш ➪ Возврат ➪ Печать ➪ ... (до 8 циклов).

Возможность многокруговой печати с использованием одной промежуточной сушки, так называемая "Система секвенции".
Возможность цифровой регулировки технологического зазора, позволяющей программным образом задавать нужный уровень печатного зазора.
Возможность многокруговой системы регулировки технологического зазора. К примеру, задаем систему секвенции на 2 (или более) круга. Первый круг машина печатает с одним технологическим зазором, второй круг с другим. Данная опция очень важна при 3D печати.

Система Half Index позволяет столам совершать пол-оборота. Указанная опция является очень удобной, когда Вы делаете тестовый отпечаток на печатной голове и хотите продиагностировать принт, который у Вас получился.

Система тестовой печати дает возможность произвести тестовую печать на каждой печатной голове отдельно. Либо отпечатать один полноцветный оттиск полностью, задав команду с центрального пульта управления

Система печати двух заказов позволяет работать на четных и нечетных печатных головах с двумя заказами одновременно.

Система мультипринт позволяет за один цикл производить операцию по орошению и запечатыванию оттиска до 10 раз.

Система регулировки рабочих столов во время орошения. Между каждым печатным оттиском стол может опускаться в нижнее положение (для орошения) или оставаться в верхнем положении во время орошения.
Система дополнительного орошения позволяет печатать как водными, так и сольвентными красками.
На каждой печатной голове имеется специальный разъем позволяющий подсоедять промежуточную сушку к печатной машине. При этом "мозги" автомата синхронизируются с промежуточной сушкой и управление флеш сушки происходит от печатной машины.

Система ожидания орошения: в данном режиме орошение будет производиться при столах в нижнем положении независимо от скорости орошения (подъем столов будет производиться только после орошения).
Система «The thermosensitive» позволяет находиться столам в нижней позиции, когда промежуточные сушки работают. Эта функция используется для субстратов, чувствительных к температуре.
Система двойного индексирования позволяет запечатывать изделия целиком (тотальная запечатка) через позицию. К примеру, начиная от формата 100 х 60 см (для PRISM II со стандартным форматом печати 50 х 50 см) и заканчивая 100 х 90 см (для PRISM II cо стандартным форматом печати 50 х 70 см).

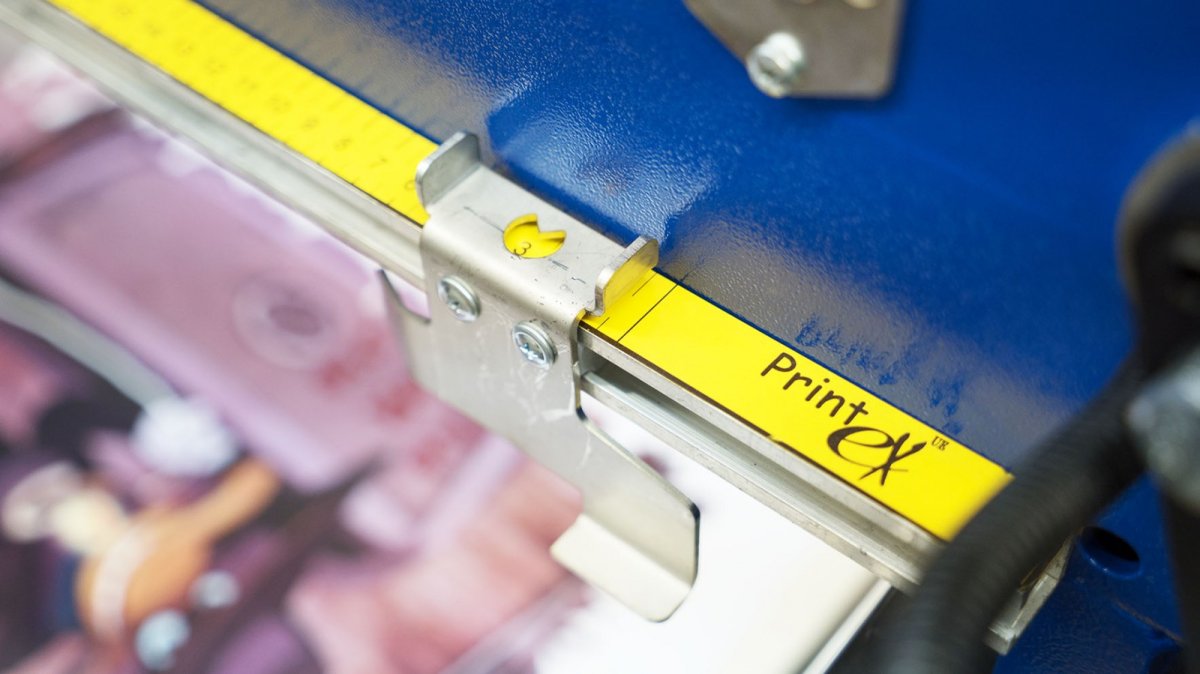

Приводка

Точность приводки +/- 0,01 мм имеет большое значение для печати на текстиле и других материалах и поверхностях.

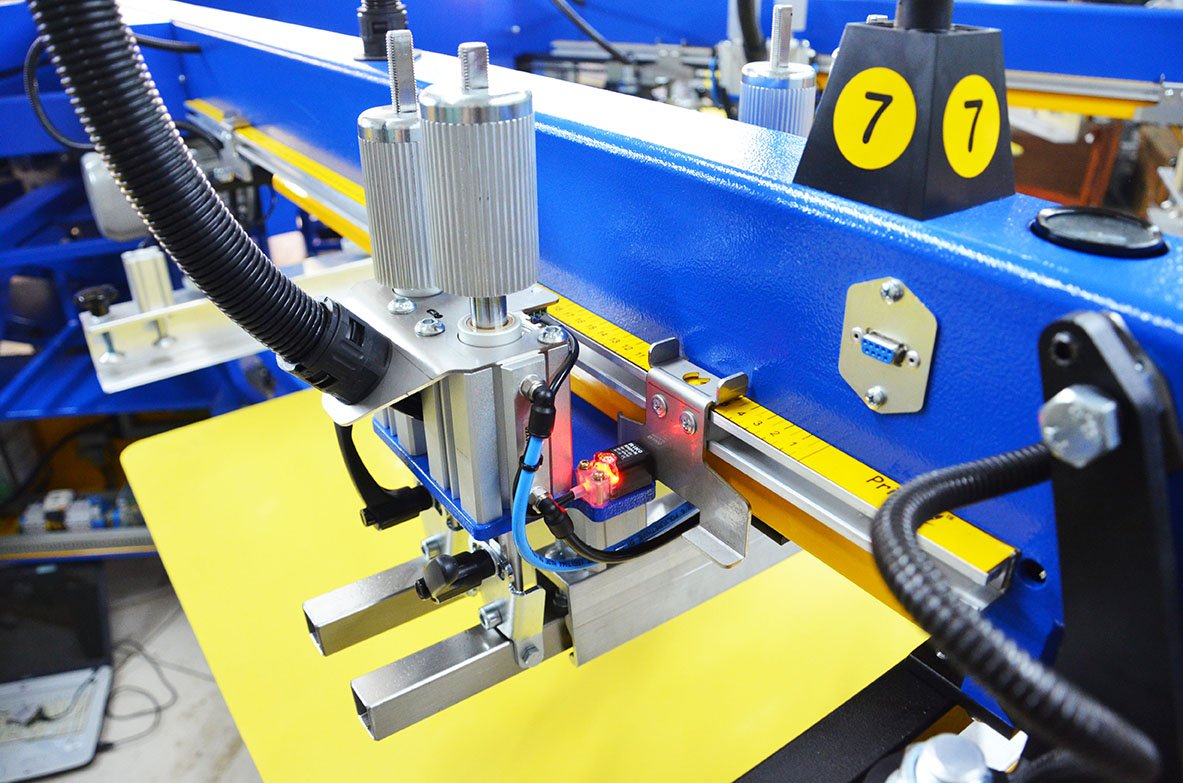

Фронтальные микроприводки по 3 осям и задние микроприводки по 1 оси.

Держатели печатных форм

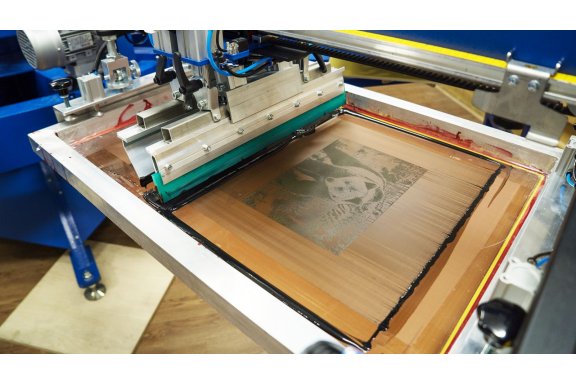

Пневматическая и механическая система фиксации рамы.

Фронтальные держатели печатных форм.

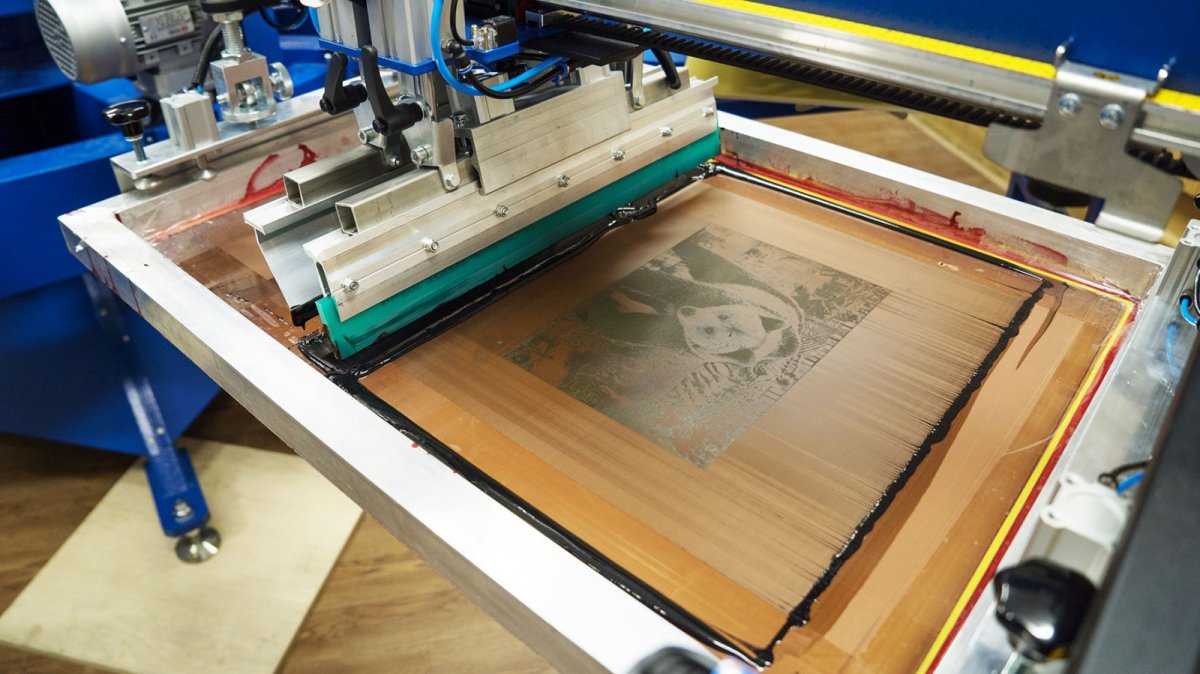

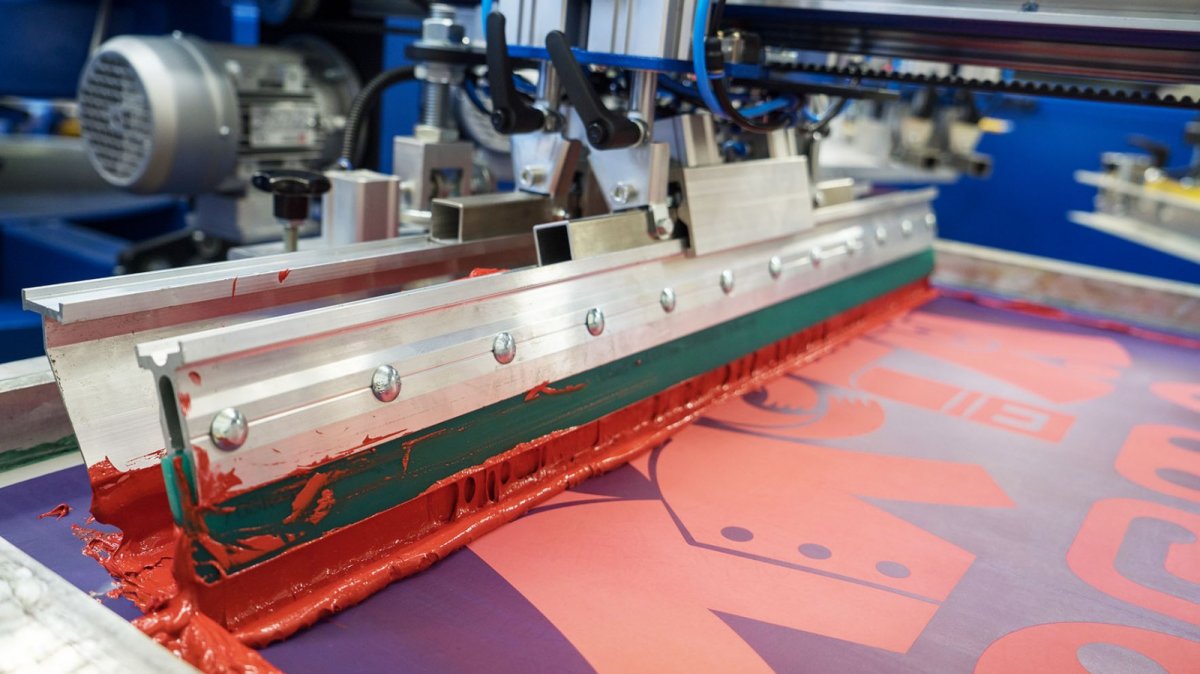

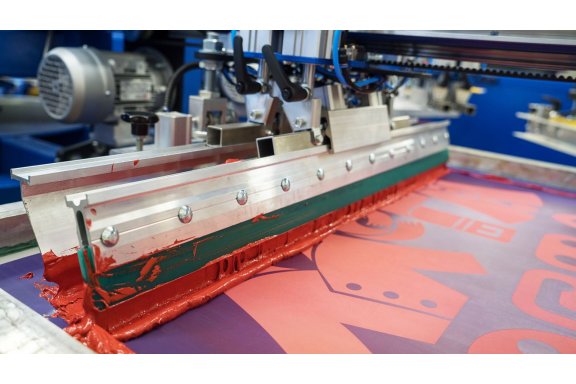

Ракели и контрракели

Независимая скорости движения ракеля и контрракеля.
Пневматическая регулировка давления ракеля/контрракеля.
Регулировка угла наклона ракеля и контрракеля без необходимости использовать инструменты. Возможность независимой регулировки на каждой печатной голове настроек скорости движения ракеля и котрракеля

Пневматическая фиксация ракеля/контрракеля.

Гарантия и сервис

2 года гарантий после окончания монтажа у заказчика.
Соглашение по сервисному обслуживанию на дополнительных условиях.

Опция

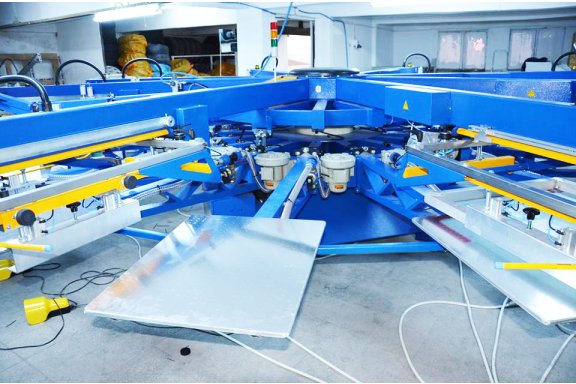

Вакуумная система. Возможность оснащения оборудования вакуумной системой позволяет использовать станок как для полноцветной печати по текстилю, так и для полноцветной графической печати с максимально возможным совмещением всех цветов.
